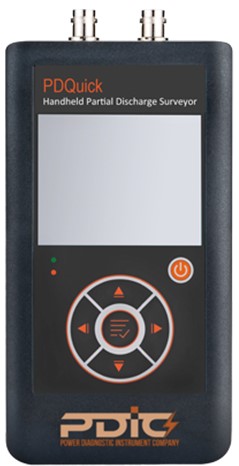

PD Quick手持式部分放電測試儀
PD Quick設計目的是為了簡化變電站的檢測流程。其具備快速掃描功能和多種檢測方法，讓使用者能夠快速確認設備狀況，並判斷是否需要進一步進行詳細檢測。此設備配備了雙檢測通道和強大的自動分析功能，用於確定部分放電（PD）。
部分放電（PD）檢測是一種能夠提早發現絕緣缺陷或與電氣機械潛在故障問題的方法。通過了解部分放電的類型，可以進行故障機制和風險評估，隨後做出適當的決策和行動以防止故障發生。
PD Quick是專為部分放電檢測而設計的快速調查儀器，此儀器搭載了各種不同類型的傳感器，包括TEV、RFCT、UHF、聲波和超聲波以適應各種不同的應用場景。其獨特的雙通道設計允許同時比較兩個獨立傳感器的檢測結果，減少了不必要的傳感器切換。透過雙通道讀數，使用者可以同時獲得來自電磁通道和聽覺通道的結果。
優勢：
l 快速在變電站進行掃描以發現缺陷
l 多種傳感器範圍以獲得更準確的結果
l 雙通道用於比較不同的檢測方法
l 減少不必要的傳感器更換

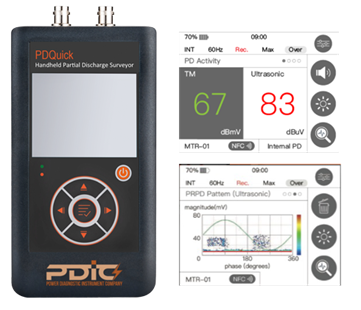

l 多種顯示模式以查看部分放電細節
l 自動識別部分放電類型以協助分析過程
l 兩通道信號記錄
l NFC標籤功能改進現場測試程序
l 消除非預期停機並最大程度減少預定停機
規格：
|
參數 |
數值 |
|
通道數量 |
2 |
|
通道1頻率範圍 |
10MHz – 900MHz |
|
傳感器頻率- HFCT |
1.5MHz – 30MHz |
|
傳感器頻率 - UHF |
30MHz – 900MHz |
|
傳感器頻率 - TEV |
20MHz – 90MHz |
|
通道2傳感器 |
聲學、超聲波 |
|
通道2頻率範圍 |
-6 – 70 dBuV |
|
傳感器頻率-聲學 |
40 ±2 kHz |
|
傳感器頻率-超聲波 |
150 ±2 kHz |
|
增益控制 |
自動/手動 |
|
錄製時間 |
每次可達10分鐘 |
|
運行時間 |
最長8小時 |
|
電池 |
可充電鋰離子電池6.6Ah |
|
電池充電器 |
90 – 264 VAC, 50/60Hz |
|
通訊 |
Micro-USB |
|
運行溫度 |
5至55°C |
|
運行濕度 |
90%相對濕度，無冷凝 |
|
按鈕數量 |
6（電源、確認、四方向：左、右、上、下） |
|
防護等級 |
IP42 |
|
重量 |
300g |
|
尺寸 |
92mm (W) x 172mm (H) x 39mm (D) |
傳感器：
|
|
HFCT |
TEV |
TM |
聲學 |
超聲波 |
超聲波 |
|
通道 |
1 |
1 |
1 |
2 |
2 |
2 |
|
類型 |
HFCT |
TEV |
UHF |
聽音 |
空氣傳輸 |
拋物面天線 |
|
頻率 |
10MHz-30MHz |
20MHz- 90MHz |
30MHz- 900MHz |
100kHz- 450kHz |
40kHz ±2kHz |
40kHz ±2kHz |
|
安裝 |
分開式 |
磁吸式 |
掛鈎式 |
磁吸式 |
手持式 |
手持式 |
配件：
l 脈衝產生器
l 無線同步器
l Micro-USB
l 軟體
l 操作手冊
