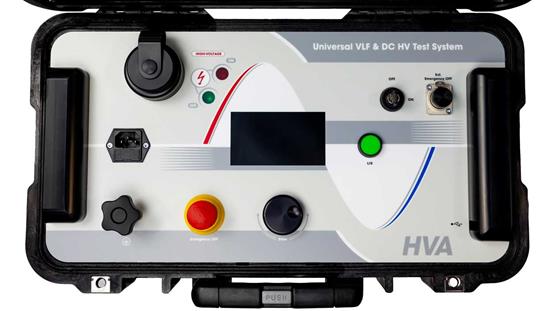

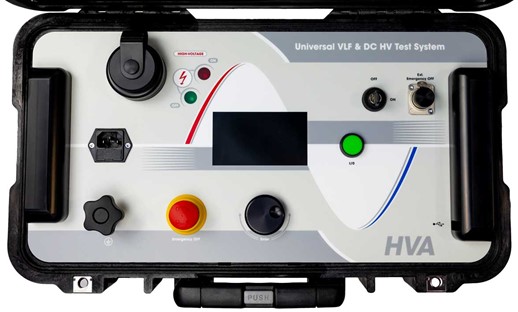

HVA45-TD
VLF/DC 高壓試驗儀器與整合式坡度測試
裝置特點:
l 峰值輸出達45kV
l 一體化損耗因數(Tan Delta)功能,省去額外的測試儀器需求。
l 符合IEEE400、400.2、IEC 60502、CENELEC HD620/621的指南和標準。
l 輕巧便攜,僅重39公斤。
l 外殼經過堅固的IP67防護,適應各種環境。
測試能力:
l 高達10uF的出色測試容量,滿足各種負載和電纜的測試需求。
l 4.3英寸LCD顯示螢幕,配備損耗因數(Tan Delta)的自動評估功能,提供直觀的測試結果。
操作便利性:
l 支援手動和自動測試功能,提供更靈活的操作方式。
l 可進行直流和交流操作,適應不同測試場景,提升現場測試效率。
適用範圍:
l 專為執行最高35kV額定電纜的診斷測試設計,並可對25kV含以下電纜進行全面驗收測試。
l 涵蓋大部分中壓電纜的應用,確保適用於各種場合。
附件配備:
l NIST校正報告,確保測試準確性。
l TD Control Center軟體,提供更多測試選項和數據分析功能。
l 電纜護套,保護裝置在測試過程中不受損。
l 藍牙轉接器,提供無線連接選項,提升測試靈活性。
l 配件袋,方便攜帶和存放配件。
特色:
l 純交流VLF以及直流(+或-) |
l 4.3英寸彩色LCD顯示器 |
l 負載獨立正弦波0.1Hz |
l 重量僅39kg |
l 一體化損耗因數(Tan Delta) |
l 絕緣電阻和電容量測試 |
l TD 解析度:±1x10-4 |
l 輸出頻率優化 |
l 使用TD Control center 軟體進行TD 的分析 |
l 符合IEEE400、400.2、CENELEC HD620/621標準執行中壓電纜診斷 |
l 數位RMS計量 |
l 示波器即時顯示 |
l 体积小巧堅固 |
l 自動和手動測試程序 |
l 藍牙/USB隨身碟電腦介面 |
l 內部存儲的測試報告 |
l 無限運行循環,可持續操作 |
l 電流和電壓的RMS數字計量 |
l 擊穿電壓檢測 |
l 損耗因數(Tan Delta)的自動評估 |
l 電源的穩定性和獨立性 |
l 真空瓶測試功能 |
l 低維護,免油設計 |
l 選配局部放電介面 |
輸出模式:
l VLF 32kVrms/45kV峰值輸出 |
l 損耗因數(Tan Delta)測量模式 |
l 直流 ±45kV |
l 真空瓶測試模式 |
l 正弦波/方波/直流輸出 |
l 故障調節/跳脫 |
l 電纜護套測試模式 |
l 加載獨立輸出波形 |
安全功能:
l 短路檢測 |
l DUT 的整合內部放電 |
l 緊急停止按鈕 |
l 12kV 電力頻率電壓反饋保護 |
規格:
電源供應/輸入電壓 |
110 to 240V AC ±10% (50/60Hz) |
輸入功率 |
1.2kVA |
額定最大輸出電壓: 正弦波均方根/峰值 方波 直流 準確性 |
32kV / 45kV 45kV ±0-45 kV ± 1%,解析度:0.1 kV |
輸出電流 |
0-60 mA,準確度:± 1%,解析度:1 µA |
阻值範圍 |
0.1 MΩ - 20 GΩ |
輸出頻率 (預設0.1 Hz) |
頻率範圍為0.01至0.1 Hz,以0.01 Hz為步進(預設為0.1 Hz) 自動頻率優化 |
輸出負載 |
1 µF @ 0.1 Hz @ 32 kVrms 10.0 µF @ 0.01 Hz @ 32 kVrms 最大電容10.0 µF |
電纜護套測試 |
最大測試電壓:10kV 跳脫電流:0.1 mA - 5.0 mA |
電纜護套故障定位 |
最大測試電壓: 10kV 脈衝/週期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s |
測量: |
電壓和電流(有效RMS值或峰peak值) 散失因子、電容、電阻、時間、快速電弧/閃絡電壓 |
損耗因數(TD)測量 |
精確度 ±1 x 10-4 完全符合IEEE 400.2標準 |
輸出負荷 |
持續 |
測試模式 |
手動和自動 |
輸出模式 |
VLF交流正弦波對稱且獨立於負載範圍、直流(+/-)、故障狀態模式/故障跳脫模式、電纜護套/护套測試模式、方波測試 |
安全性 |
50 / 60 Hz – 12kV反饋保護 / 雙放電系統(內部) |
電腦介面 |
藍牙和USB |
存儲/測試記錄: 內建記憶體 USB隨身碟 |
50個測試記錄 無限制-選購 |
電腦軟體 |
HVA Control Center和TD Control Center和Windows相容 |
標準高壓測試電纜 |
13ft / 4m |
重量 |
39kg |
尺寸 |
500 x 305 x 457 mm |
環境 |
儲存溫度:25°C 到 70°C 運行溫度:-5°C 到 +45°C 濕度:85%相對濕度,不凝結 |
升級選項(可選) |
局部放電診斷系統 PD60/PDTD60 HVA45/TD和所有配件的堅固運輸箱 |
![]() |
