產品列表

型號

參數

DS-2TD2617T-3

DS-2TD2637T-10

DS-2TD2637T-15

熱成像

影像元件

氧化釩非製冷型探測器

最高解析度

160 ×120

384 × 288

光譜範圍

8~14μm

像元尺寸

17μm

熱靈敏度

<40mk(@30℃,F#=1.1)

<35mk(@30℃,F#=1.1)

焦距 / 最小對焦距離

3.1mm / 0.2 m

9.7mm / 1 m

15mm / 2.5 m

視場角(IFOV)

50°×37.2°(H×V)/5.48mrad

37.5°×28.5°(H×V)/1.75mrad

24.5°×18.5°(H×V)/1.13mrad

光圈/數位變焦

F 1.0 / × 2, × 4

F 1.0 / × 2, × 4, × 8

可見光影像

圖像感測器

1/2.7" Progressive Scan CMOS

最大解析度

2688 x 1520

最小照明

彩色：0.0176 Lux @ (F2.25,自動增益控制開啟)，黑白：0.0035 Lux @ (F2.25 ,自動增益控制開啟)

彩色：0.0089 Lux @ (F1.6 ,自動增益控制開啟)，黑白：0.0018 Lux @ (F1.6 ,自動增益控制開啟)

快門速度

1 秒~1/100,000 秒

焦距

4mm

6mm

視野範圍

84° × 44.8°（水平 × 垂直）

51.7° × 28°（水平 × 垂直）

光圈（範圍）

F2.3

F1.6

寬動態

120 dB

影像效果

雙光譜影像融合

熱成像與光學成像疊加的融合影像

畫中畫

熱成像局部呈現在光學影像中的子母畫面

圖像模式

支持白熱和黑熱模式

照明器

紅外距離

高達15m

高達40m

紅外強度和角度

自動調整

聲光報警

白光範圍

高達 30 m

X

視覺警報

閃爍頻率可調的白光報警器

X

聲音報警

三種類型的聲音警報(VCA、溫度和煙霧檢測)
3 個預設語音警報（每個一個）
6 個可導入的用戶定義語音警報（三種類型共享 6 個選項）

X

智能功能

VCA智慧分析

4 VCA 規則類型（線路交叉、入侵、物體進入和物體退出偵測），最多 8 個VCA 規則總數。

溫度測量

3種測溫規則類型，共21條規則（10個點，10個區域，1個線）

溫度範圍

- 20 °C ~ 550 °C（- 4 °F ~ 1022 °F）

溫度精度

取最大值 (± 2 °C 或 ±2 %)

火點偵測

動態火點偵測，最多可偵測 10 個火點。

影像和聲音

主流

熱成像：25 fps（1280 × 720、704 × 576、640 × 480、352 × 288、320 × 240）

可見光：50 Hz：25 fps（2688 × 1520、1920 × 1080、1280 × 720）

60Hz：30 fps（2688 × 1520、1920 × 1080、1280 × 720）

子流

熱成像：25 fps（704 × 576、352 × 288、320 × 240）

可見光：50 Hz：25 fps（704 × 576、352 × 288、176 × 144）

60 Hz：30 fps（704 × 480、352 × 240、176 × 120）

影像壓縮格式

主流：H.265/H.264

子流：H.265/H.264/MJPEG

聲音壓縮格式

G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM

G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/AAC/PCM

網路

網路協定

IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP,RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE

網路儲存

支援MicroSD/SDHC/SDXC 卡（最高 256 G）、NAS（NFS、SMB/CIFS）、自動網絡補貨 (ANR)

API

ISAPI、HIKVISION SDK、第三方管理平台

ISAPI、HIKVISION SDK、第三方管理平台、ONVIF（Profile S、Profile G、簡介 T)

即時取景

最多同時20個畫面

帳戶管理

最多可建立32個使用者 ，3階管理權限：管理者、操作者、使用者

安全管制

使用者認證（ID和PW）、MAC位址綁定、HTTPS加密、IEEE

802.1x(EAP-MD5、EAP-TLS)、訪問控制、IP址過濾

客戶

iVMS-4200, Hik-Connect

網頁瀏覽器

即時看圖（允許插件）：Internet Explorer 11

即時取景（無插件）：Chrome 57.0+、Firefox 52.0+

本地服務：Chrome 57.0+、Firefox 52.0+

界面

警報輸入

1路輸入（0-5VDC）

2路輸入 (0-5 VDC)

警報輸出

1路繼電器輸出，可配置警報響應動作

2路繼電器輸出，可配置警報響應動作

警報動作

SD卡記錄 / 繼電器輸出 / 智能抓拍 / FTP上傳 / email 連結

聲音輸入

1路, 3.5 mm 麥克風輸入 / 線路輸入接口  線路輸入：2 - 2.4 V [p-p]，輸出阻抗：1 KΩ ± 10%

聲音輸出

線性等級，阻抗：600 Ω

通訊接口

1組 RJ45 10M/100M 乙太網路接口  /  1組RS-485接口（半雙工）

一般

多國語言

支援32國語言(含英文和繁體中文)

電源供應

12 VDC ± 25%, φ 5.5 mm 同軸電源插頭 ，PoE (802.3af, class 3)

24 VAC± 25%, 12 VDC± 25% 二芯接線端子， PoE (802.3af, class 3)

消耗功率

12 VDC ± 25%: 0.5 A, 最高 6 W
PoE (802.3af, class 3): 42.5 V to ~ 57 V, 0.14 A ~ 0.22 A, 最高 Max 6.5 W

18 VAC to 30 VAC: 0.38 A to 0.22 A, 最高 9W

9 VDC to 15 VDC: 0.63 A to 1.06 A, 最高 9W

PoE (802.3af, class 3): 44 V to 57 V, 0.22 A to 0.17 A, 最高9.5W

工作環境

溫度： - 40 °C 至 65 °C（- 40 °F 至 149 °F） /  濕度：95%以下

防護等級

IP66

TVS 6000V 防雷、浪湧保護、電壓瞬變保護

IP67，TVS 6000V 防雷、浪湧保護、電壓瞬變保護

重量

940 g (2.07磅)

Approx. 1.82 kg (4.01磅)

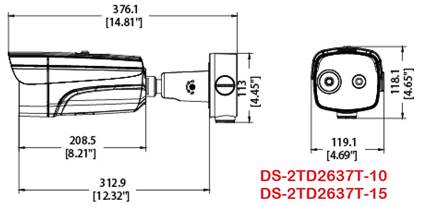

尺寸

138.3mm × 138.3mm × 123.1mm (5.45 " × 5.45" × 4.85 ")

376.1mm × 119.1mm × 118.1mm (14.81" × 4.68" × 4.65")

配件

接線盒、立杆安裝配件、轉角安裝配件
