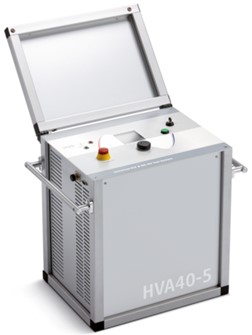

HVA40-5高壓試驗儀器
HVA40-5 是一款非常便攜的VLF測試儀，用於確定中壓電纜的狀態。它可以進行VLF和直流測試，還可以使用鐵護套故障定位模式進行鐵護套測試。它也是HVA系列的一員，具有非常高的輸出電流，最高可達120mA，大大擴展了電纜的負載能力和可測試的長度。
特點：
l 正弦波輸出電壓
l 遊離電壓及負載檢測
l 結合鐵護套進行故障精確定位
l HVA螢幕實時顯示示波器的輸出電壓
l 易更換的高壓測試線
l 可通過定制軟體工具編程的測試序列
l 通過USB從設備下載報告
輸出模式：
l 輸出電壓VLF正弦波最高為45KVpeak，32KVrms
l 輸出負載為3.8μF @ 0.1Hz @ 32KVrms
l 鐵護套測試和DC輸出
l 真空瓶測試
規格：
|
電源供應/輸入電壓 |
190V~240V, 50/60Hz, 3.000VA |
|
最大額定輸出電壓 正弦波的有效值/峰值： 方波： DC： |
32KVrms / 45KVpeak 45KV ±45KV |
|
最大額定輸出電流 正弦波的有效值： DC： 鐵護套電流： 鐵護套故障定位： 頻率解析： |
最大為85mArms 最大為120mA 0.1~5mA 最大為35mA 0.01Hz |
|
測量 |
53KVrms；0.1KVrms；± 0.1KVrms 75KV；0.1KV；±0.1KV 106mArms；0.1 / 1 / 10 / 100µArms；± 1µArms ± 150mA；0.1 / 1 / 10 / 100µA；± 1µA 0~30μF；0.01 / 0.1 / 1nF 和 0.01 / 0.1μF 0.1MΩ~5GΩ；0.1 / 1 / 10 / 100MΩ |
|
交流電壓有效值： 直流電壓： 交流電流有效值： 直流電流： 電容： 電阻： |
|
|
輸出模式 |
-VLF耐受測試是依IEEE 400.2 和DIN VDE 0276-620 (CENELEC HD 620 S2), DIN VDE 0276-621 (CENELEC HD 621 S1)測試標準進行 -依照IEC 60502-2 / IEC 60229的鐵護套測試 -鐵護套故障定位 -DC測試 -真空瓶測試 |
|
輸出工作週期 |
持續性 |
|
電腦界面 |
-含HVA Control Center軟體 -RS-232標準 |
|
內存/測試報告紀錄存儲管理 |
USB-A ；內建記憶體(取決於存儲容量)；最多50份報告，40個測試序列 |
|
重量 |
57kg |
|
尺寸 |
450 x 340 x 520mm |
|
環境 存放溫度 操作溫度 濕度 |
-25°C ~70°C -10°C ~50°C 5%-85%, 非冷凝 |
